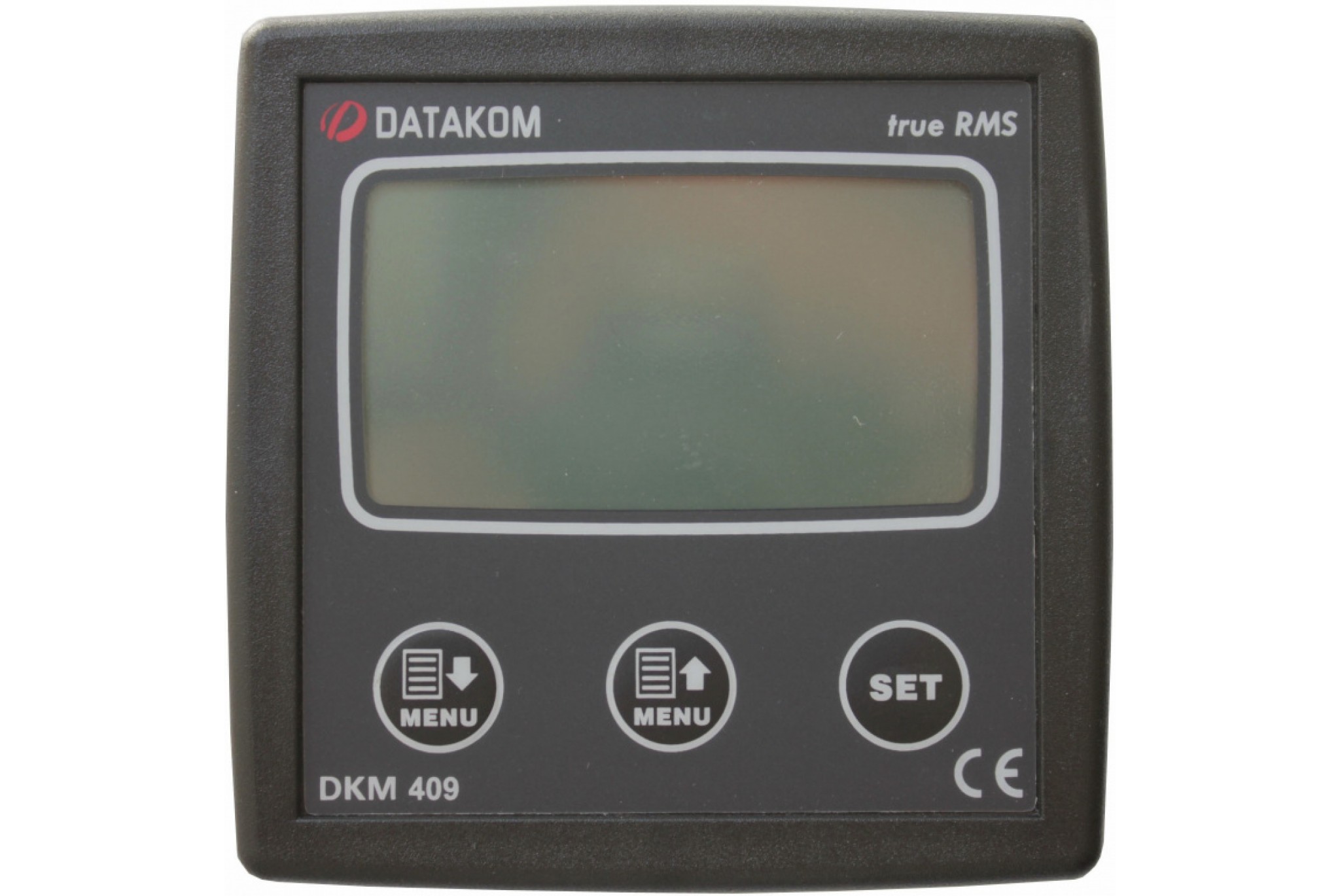

DATAKOM DKM-409 Анализатор сети, 96x96mm, RS-485, прил. вход/выход

Описание DATAKOM DKM-409 Анализатор сети, 96x96mm, RS-485, прил. вход/выход

DKM-409 – это точный прибор, предназначенный для отображения различных параметров переменного тока в 3-фазной распределительной панели.
Благодаря изолированному коммуникационному порту RS-485 Modbus RTU устройство не испытывает проблем с разностью потенциалов земли, а измеренные параметры безопасно передаются к системам автоматизации заводов и зданий.
Источник питания блока изолирован, поэтому одно и то же устройство можно использовать как в системах 230/400В, так и 120/208В.
Графический экран позволяет отображать сигналы и графики анализа гармоний.
Различные экраны дисплея можно прокручивать автоматически. Экран, настраиваемый пользователем, на котором может быть отображен любой набор измеряемых параметров, превращает единицу в специально разработанную панель измерений.
Устройство устанавливается в стандартное отверстие панели 92x92 мм.

ОСОБЕННОСТИ:< br /> • Настоящие RMS измерения
• Дисплей гармонических искажений (31 гармоника)
• Осциллограф, дисплей формы сигнала
• Отображение максимального спроса
• Экран дисплея, настраиваемый пользователем
• Полностью изолированный последовательный порт RS-485
• Связь Связь MODBUS-RTU
• 2 настраиваемых релейных выхода
• Возможность выхода энергетического импульса
• Оптически изолированные, настраиваемые цифровые входы
• Двойные коммутационные счетчики активно-реактивной мощности
• Независимый учет энергии сети/генератора
• Конфигурированные счетчики пользователей
• Коэффициент трансформатора напряжения для приложений среднего напряжения
• Защищенное паролем программирование передней панели
/> • Высокая видимость, 128x64 пикселей графический ЖК-дисплей
• Уменьшенная глубина панели
• Широкий диапазон рабочих температур
• Герметичная передняя панель (IP54)
• Система вставочного подключения
/>
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Входной источник питания: 170 - 275 В переменного тока, номинальная частота 50 - 60 Гц (± 10%)
Диапазон ввода измерений:
Входы напряжения: 10 - 300 В AC (LN)
20-520 В переменного тока (LL)
Входящий ток: 0,2 – 5,5 А переменного тока
/> Частота: 30 - 100 Гц
Точность:
Напряжение: 0,5%+1 разряд
Текущий: 0,5%+1 цифра
Частота: 0,5% +1 цифра
Мощность (кВт, кВАр): 1,0%+2 разряд
Коэффициент мощности: 2,0%+2 цифры
Диапазон измерений:
Диапазон CT: 5/5A до 5000/5A
Диапазон VT: от 1,0/1 до 5000,0/1
Диапазон кВт: от 1,0 кВт до 50,0 МВт
Потребляемая мощность: < 4 ВА
Нагрузка напряжением: < 0,1 ВА на фазу
Нагрузка тока: < 1VA на фазу
Релейные выходы: 5 А при 250 В переменного тока
Цифровые входы:
Активный уровень: от 5 до 30 В постоянного или переменного тока
Минимальная продолжительность импульса: 250 мс.
Изоляция: 1000 В переменного тока, 1 минута
Последовательный порт:
Уровень сигнала: RS-485
Связь: Modbus RTU
Скорость передачи данных: 9600 бод, без четности, 1 бит стоп.
Изоляция: 500 В переменного тока, 1 минута
Кабель последовательного порта: 2 скрученные провода, экранированный кабель. Максимум 60 пФ/метр Рабочая температура: от -20°C до +70°C (-4 до +158 ?F).
Максимальная влажность: 95% без конденсации.
Степень защиты Комфорт: IP 54 (передняя панель), IP 30 (задняя панель)
Корпус: негорючий, совместимый с ROHS, ABS/PC (UL94-V0)
Монтаж: врезной монтаж с задними крепежными кронштейнами
Размеры: 102x102x53 мм (ШxВxГ)
Размер панели: 92х92 мм
Вес: 350 гр
Соответствие директивам ЕС:
2006/95/EC (низкое напряжение)
2004/108/EC (EMC)
Справочные нормы:
EN 61010 (требования безопасности)
EN 61326 (требования EMC)
