DATAKOM DKM-430-PRO+EXT Многоканальный анализатор электросетей. Источник питания постоянного тока. Расширенная версия.

Описание DATAKOM DKM-430-PRO+EXT Многоканальный анализатор электросетей. Источник питания постоянного тока. Расширенная версия.

DKM-430-PRO МНОГОСЕТОВЫЙ АНАЛИЗАТОР
• ЭКВИВАЛЕНТНО 10 АНАЛИЗАТОРАМ
• 1 МБ ПАМЯТЬ ЗАПИСЕЙ
• 30 x ВХОДОВ КТ
• 24 ДЕТЕКТОВ • ГАРМОНИЧЕСКИЙ АНАЛИЗ
• ВНУТРЕННИЙ GPRS МОДЕМ (НЕОБЯЗАТЕЛЬНО)

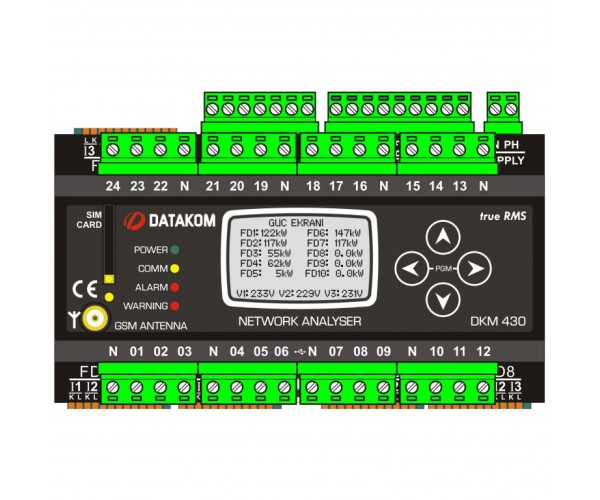

DKM-430-PRO - это точный прибор, который позволяет измерять, записывать и удаленно контролировать 10 3-фазных или 30 однофазных фидер или любой комбинации этих двух) в распределительных панелях переменного тока.
Устройство предлагает дополнительные 24 входа, которые можно использовать как детекторы FUSE или цифровые входы. Доступно несколько комбинаций этих двух.
Дополнительный внутренний GPRS-модем позволяет удаленно контролировать и управлять распределительной панелью без использования любой какого дополнительного модуля.
Стандартная модель имеет универсальный источник питания 85-300 В. Доступные версии питания 24-110 В постоянного тока.
Токовые входы блока рассчитаны на выходные трансформаторы тока (ТТ) 0,1 А. ТТ поставляются вместе с блоком и устанавливаются на кабелях.
Каждому ТТ можно назначить любое фазовое напряжение и любой виртуальный анализатор. анализаторами, не изменяя соединений.
Функция астрономического реле точно рассчитывает время восхода и заката для применения на дневном свете.
Любой сигнал неисправности или предупреждения может быть подключен к цифровым входам устройства. из списка. Релейным выходам устройства можно назначить любую функцию. программу мониторинга.Дополнительные 24 входа являются необязательными.
Изолированный порт данных RS-485 MODBUS RTU не подвергается влиянию разности потенциалов земли и позволяет безопасно передавать информацию в системы мониторинга и автоматизации.

ОСОБЕННОСТИ:
• Эквивалентно 10 3-фазным анализаторам
• 24 входа детектора предохранителей
• Настоящие RMS измерения
• Точность измерения 1,0%.
• Внутренняя память записи: 1 МБ
• Часы реального времени с автономным аккумулятором
/> • Функция астрономического реле
• Изолированный последовательный порт RS-485
• Связь MODBUS-RTU
• Внутренний GPRS-модем (опционально)
• 2 программируемых релейных выхода
• 2 оптически изолированных программируемых входа
• Счетчики активно-реактивной энергии
• USB порт для программирования
• Бесплатное программное обеспечение
• Графический ЖК-дисплей, 128x64 пикселей
• Широкий диапазон питания: 85-305VAC / 88-450VDC
• Доступная версия источника постоянного тока
• Широкий диапазон рабочих температур

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Входные поставки:
85 - 305 В переменного тока, 50/60 Гц, 88 - 450 В постоянного тока
Дополнительно 19-150 В постоянного тока
Входы измерения:
Напряжение: 7 - 300 В AC (PN)
14–520 В переменного тока (PP)
Ток: 0,001 – 0,12 А переменного тока
Частота: 30 - 100 Гц
Входы предохранителей:
Напряжение: 10-300VAC (Ph-N)
Точность: 5%
Точность:
Напряжение: 0,5% + 1 разряд
Текущий: 0,5% + 1 разряд
Частота: 0,5% + 1 разряд
Мощность (кВт,кВАр): 1,0% + 2 разряд
Cos: 0,5% + 1 цифра
Диапазон измерений:
Диапазон тока тока: от 5 А до 6500 А
Диапазон VT: от 1,0/1 до 5000,0/1
Диапазон кВт: от 1,0 кВт до 5000 МВт
Потребляемая мощность: < 5 ВА
Загрузка:
Входное напряжение: < 0,02 ВА на фазу
Входной ток: < 0,02 ВА на фазу
Релейные выходы: 5 А при 250 В переменного тока
Цифровые входы:
Активный уровень: 85 – 305 В переменного тока
Минимальная продолжительность импульса: 250 мс.
Изоляция: 1000 В переменного тока, 1 минута
Последовательный порт:
Тип сигнала: RS-485
Протокол: Modbus RTU
Скорость передачи данных: 2400-115200b регулируемая
Изоляция: 500 В переменного тока, 1 минута
Рабочая темп. Диапазон: -20°C до +70°C (-4°F до 158°F)
Максимальная относительная влажность: 95%, без конденсации
Материал корпуса: огнезащитный, ROHS
соответствующий, высокая температура. : 350 гр

Сертификация UL-CSA:
UL 61010-1, 3-е издание, 2012-05, CAN/CSA-C22.2
Файл: E475547, Vol. D1

Директивы AB:
2006/95/ EC (LVD)
2004/108/EC (EMC)

Справочные стандарты:
EN 61010 (безопасность)
EN 61326 (EMC)
