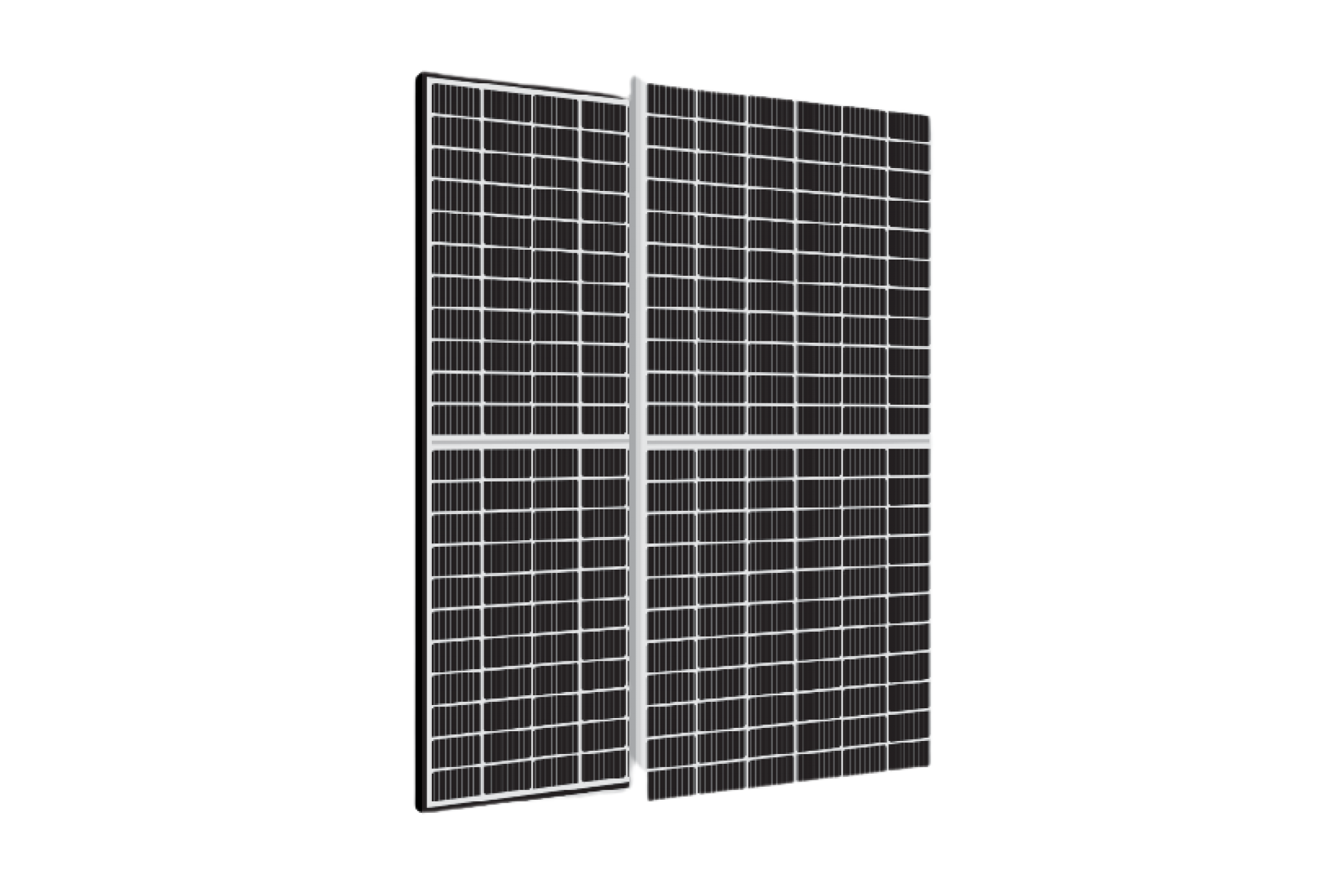

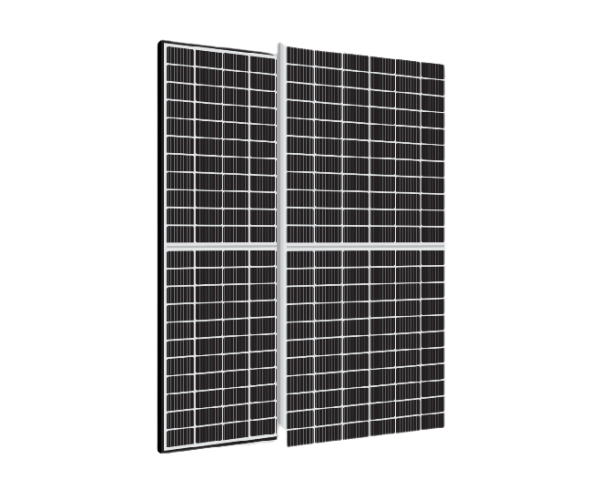

Фотоелектричний модуль QS505-150HM12 Qsolar (mono 505W)

Модуль QSolar QS505-150HM12 – це високоефективний фотоелектричний модуль, який використовує монокристалічні кремнієві сонячні елементи для перетворення сонячного світла в електричну енергію. З максимальною вихідною потужністю 505 Вт, цей модуль підходить для використання в багатьох системах: житлових, комерційних, а також комунальних.

Модуль QS505-150HM12 має міцну алюмінієву раму, яка забезпечує відмінну стійкість до корозії та різних навантажень. Рама має попередньо просвердлені отвори для легкого встановлення і сумісна з різними системами кріплення.

Модуль оснащений передньою кришкою з високопрозорого загартованого скла, що забезпечує надійність та міцність приладу. Крім того, скло покрито антивідблисковим шаром для поліпшення світлопропускання і підвищення ефективності роботи.

Цей модуль зроблений з використанням високоякісних матеріалів та новітніх виробничих технологій для забезпечення стабільної продуктивності приладу. Він має максимальну системну напругу 1000 вольт постійного струму і може працювати в широкому діапазоні температур, що робить його придатним для використання в різних умовах та середовищах.

Модуль, завдяки його невеликим розмірам, можна встановлювати на невеликій площі, тому він є одним з найкращих приладів для збору сонячної енергії у світі. Компактний розмір пристрою полегшує його транспортування та встановлення, скорочуючи час і фінансові витрати.

Як і інші модулі QSolar, QS505-150HM12 був сертифікований різними міжнародними організаціями, у тому числі TUV, CE та ISO, на відповідність стандартам якості та безпеки. Він також відповідає різним галузевим стандартам, таким як IEC 61215, IEC 61730, IEC 61701, EC 62716, ISO 9001 та UL 1703.

Варто зазначити, що на товар поширюється 12-річна гарантія на матеріали та обробку (1-й рік ≤ 2,0%, 2-й ~ 25-й роки ≤ 0,55% / рік), та 25-річна гарантія на додаткову лінійну потужність.

Загалом, модуль QSolar QS505-150HM12 є якісною сонячною панеллю, яка має виняткові показники надійності та енергоефективності. Надійна конструкція, новітні виробничі технології та міжнародна сертифікація роблять її чудовим вибором для тих, хто шукає відмінну сонячну панель для власних потреб.

ОСОБЛИВОСТІ:

• Позитивний допуск вихідної потужності. Гарантований позитивний допуск 0≈+5 Вт забезпечує надійність вихідної потужності.
• Нижча робоча температура. Нижча робоча температура і температурний коефіцієнт збільшують вихідну потужність.
• Стійкість до екстремальних умов навколишнього середовища. Висока стійкість до сольового туману та аміаку.
• Підвищене механічне навантаження. Сертифіковано на витримування: вітрового навантаження (2400 Паскаль) та снігового навантаження (5400 Паскаль).
• Зменшення витрат внутрішнього неузгодження. Зменшує втрати неузгодженості та покращує продуктивність.
• Зменшення втрат від тіні. Ефективно зменшує вплив тіні на поверхню модуля.
• Стійкість до PID-перешкод. Відмінна гарантія захисту від широтно-імпульсних перешкод завдяки оптимізованому процесу серійного виробництва та контролю матеріалів.

Кліматичні умови, при яких модулі можуть працювати.

Модулі серії Qsolar Crystalline можуть бути встановлені в зазначених нижче умовах протягом більш ніж 25 років. На додаток до необхідної сертифікації IEC на відповідність європейським стандартам, продукція Qsolar також була протестована на стійкість до парів аміаку, які можуть бути присутніми навколо корівників, а також на придатність для установки у вологих (прибережних) районах і районах сильних піщаних бур. Навколишнє середовище:

• Температура навколишнього середовища: від -40°C до +40°C.
• Робоча температура: від -40°C до +85°C.
• Температура зберігання: від -20°C до +50°C.

Способи встановлення.

Фотоелектричні модулі можуть бути встановлені на підконструкцію за допомогою спеціально розроблених затискачів для модулів. Незалежно від способу встановлення, при остаточному монтажі модулів необхідно переконатися, що:

1. Прозір не менше 115 мм між рамою модуля і поверхнею стіни або даху.
2. Мінімальна відстань між двома модулями становить 10 мм.
3. Спосіб встановлення не перекриває дренажні отвори модулів.
4. Панелі не піддаються вітровим або сніговим впливам, що перевищують максимально допустимі навантаження, а також не піддаються надмірному тепловому навантаженню.
5. Спосіб кріплення не повинен призводити до прямого контакту різнорідних металів, тому що це може спричинити гальванічну корозію.

Підключення модуля.

За нормальних обставин фотоелектричні модулі можуть працювати в умовах, які створюють більший струм і/або напругу, ніж зазначено в стандартних умовах випробувань. Відповідно, значення струму короткого замикання, Isc, і напруги холостого ходу, Voc, зазначені на модулях, слід помножити на коефіцієнт 1,25 при визначенні номінальних значень напруги компонентів, місткості провідників, розмірів запобіжників і розмірів елементів керування, підключених до виходу модулів.

Напруги є адитивними, якщо модулі з’єднані безпосередньо послідовно, а струми модулів є адитивними, якщо модулі з’єднані безпосередньо паралельно. Модулі з різними електричними характеристиками не можна з’єднувати безпосередньо послідовно. Щоб зменшити величину грозових перенапруг і радіоперешкод, електропроводка фотоелектричних модулів повинна бути прокладена таким чином, щоб площа струмопровідних петель була мінімальною, як показано на рис. 7 (а), рис. 7 (б) і рис. 7 (в).

Кабель.

Модулі Qsolar постачаються з розподільчими коробками, які були розроблені для легкого послідовного з’єднання кабелю та роз’єму зі ступенем захисту IP67. Кожен модуль має два одножильних дроти, один позитивний і один негативний, які попередньо підключені всередині з’єднувальної коробки. Роз’єми на протилежних кінцях цих проводів дозволяють легко послідовно з’єднати сусідні модулі, щільно вставивши позитивний роз’єм модуля в негативний роз’єм сусіднього модуля до повної фіксації роз’єму.

Роз’єм.

Перед підключенням модулів завжди переконайтеся, що контакти не мають корозії, чисті та сухі, а також переконайтеся, що кришки роз’ємів щільно затягнуті рукою перед підключенням модулів. Не намагайтеся виконувати електричне з’єднання з мокрими, забрудненими або іншими несправними роз’ємами. Уникайте впливу сонячного світла та занурення роз’ємів у воду. Не допускайте, щоб роз’єми лежали на поверхні землі або даху. Неправильні з’єднання можуть призвести до виникнення електричної дуги та ураження електричним струмом. Переконайтеся, що всі електричні з’єднання надійно закріплені.

Електрична конфігурація:

• Модуль розрахований на роботу при потенційно смертельній напрузі постійного струму, яка може призвести до сильного ураження електричним струмом, виникнення електричної дуги та пожежі. Хоча деякі сонячні модулі, вироблені Qsolar, сертифіковані для роботи з напругою до 1500В, завжди перевіряйте етикетку модуля, щоб підтвердити фактичний номінал вашого приладу перед підключенням.
• Завжди використовуйте роз’єднувач (вимикач постійного струму) з відповідним номіналом, щоб перервати потік струму перед від’єднанням роз’ємів.
